Eletrodo Cr-Mo especial tipo “Aço Ferramenta” para revestimento anti-desgaste à frio ou à quente, até 550C, provocado por impacto, compressão ou atrito metal com metal. Indicado para recuperação ou confecção de ferramentas para trabalho à frio ou à quente em geral. Para fabricação de ferramentas, utiliza-se uma base de Aço Carbono ou Baixa Liga, rebaixado no setor de desgaste (aresta cortante), que será preenchida com o eletrodo E 3-55 ST.

O QUE VAI NA EMBALAGEM:

28 (eletrodos) de Eletrodo MGM 58 (linha Magma), mesmo modelo/especificação

Apresentação: pacote de 1,000 Kg, contendo 28 eletrodos

Peças soltas, sem case ou embalagem individual

PESO DO KIT:

Peso do pacote: 1,000 Kg

Quantidade de eletrodos no pacote: 28 unidades

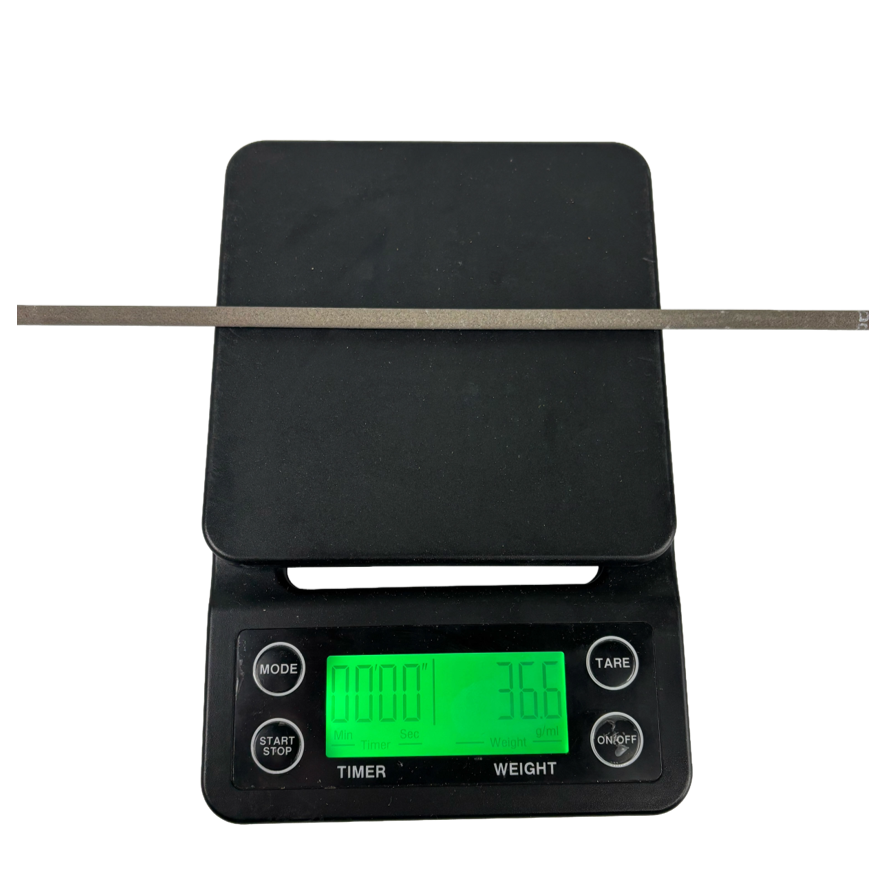

Peso médio por eletrodo: 36.6 g

ESPECIFICACOES TECNICAS

——————————

Classificação: DIN 8555 — E 3-55 ST

Processo: Eletrodo revestido — SMAW

Diâmetro: 3,25 mm

Corrente: CC+ (eletrodo positivo) recomendado / CA aceito

Posições: Plana (PA) e horizontal (PB) — não usar em vertical nem sobre cabeça

Dureza do deposito:  55 HRC (mínimo) — como depositado

Número de camadas:   Máximo 2 a 3 camadas — não exceder

Secagem: Recomendada 150C-200C por 1h antes do uso

ATENCAO TECNICA IMPORTANTE — LEIA ANTES DE USAR:

O deposito do E 3-55 ST SEMPRE apresenta uma rede de micro trincas superficiais — chamadas de trincas de alívio de tensão ou check cracks. Isso e NORMAL, ESPERADO e NÃO é defeito de soldagem.

Por que ocorrem:

O deposito de alto cromo e muito duro (55-65 HRC) e, portanto, pouco dúctil. Ao resfriar, as tensões de contração não conseguem ser absorvidas plasticamente, o deposito trinca para dissipar a energia de contração. Essas trincas são superficiais e não comprometem a aderência nem o desempenho contra abrasão.

O que NAO e check crack:

– Trinca profunda penetrando o metal base ou a camada de amortecimento

– Destacamento de placas do deposito

– Trinca longitudinal no metal base adjacente ao deposito

Se aparecer qualquer um desses problemas, a causa e ausência de camada de amortecimento ou técnica de deposição incorreta — não e característica do produto.
